Ei! Como fornecedor de AC MCB (Disjuntor Miniatura), vi em primeira mão como é crucial conectar esses dispositivos corretamente. Uma conexão errada pode não apenas danificar seu equipamento elétrico, mas também representar um sério risco à segurança. Então, neste blog, vou orientar você nas etapas para conectar um AC MCB corretamente.
Compreendendo os princípios básicos do AC MCB
Antes de mergulharmos no processo de conexão, vamos examinar rapidamente o que é um AC MCB e como ele funciona. Um AC MCB é um dispositivo de proteção que desliga automaticamente o circuito elétrico ao detectar uma sobrecarga ou curto - circuito. É como uma proteção para o seu sistema elétrico, evitando que corrente excessiva flua e cause danos.
Ferramentas e materiais que você precisa
Para conectar um AC MCB, você precisará de algumas ferramentas e materiais básicos. Aqui está uma lista rápida:
- Chave de fenda:Uma chave de fenda de cabeça chata ou Phillips, dependendo do tipo de parafuso em seu MCB.
- Testador de tensão:Isso é crucial para garantir que a energia esteja desligada antes de começar a trabalhar.
- Decapadores de fios:Para remover o isolamento dos fios.
- O próprio AC MCB:Certifique-se de que seja do tamanho e classificação corretos para o seu sistema elétrico.
- Fios elétricos apropriados:A bitola do fio dependerá da carga e da corrente nominal do MCB.
Etapa 1: desligue a energia
Este é o passo mais importante. Antes mesmo de pensar em tocar no MCB ou em qualquer fio elétrico, desligue a fonte de alimentação principal. Use um testador de voltagem para verificar novamente se não há eletricidade fluindo pelos fios. Isso pode parecer óbvio, mas você ficaria surpreso com quantos acidentes acontecem porque as pessoas se esquecem de fazer isso.
Etapa 2: escolha o local certo
O MCB deve ser instalado em local de fácil acesso para manutenção e inspeção. Também deve ser protegido contra umidade, poeira e danos físicos. Um local típico para instalar um MCB é em um painel elétrico ou quadro de distribuição.
Passo 3: Monte o MCB
Usando os parafusos apropriados, monte o MCB no trilho de montagem do painel elétrico. Certifique-se de que esteja firmemente preso e nivelado. Se não estiver instalado corretamente, poderá causar problemas mais tarde.
Etapa 4: identifique os terminais
A maioria dos MCBs AC possui dois terminais principais: o terminal de entrada (linha) e o terminal de saída (carga). O terminal de entrada é onde a energia da fonte principal entra no MCB, e o terminal de saída é onde a energia é enviada para o equipamento elétrico. Normalmente você encontrará marcações no MCB para indicar qual é qual.
Passo 5: Prepare os Fios
Use os descascadores de fio para remover cerca de meia polegada de isolamento da extremidade de cada fio. Certifique-se de que o fio exposto esteja limpo e sem desgaste. Se o fio estiver desgastado, pode causar uma conexão ruim e causar superaquecimento.
Etapa 6: Conecte o fio de entrada
Pegue o fio que vem da fonte de alimentação principal e conecte-o ao terminal de entrada (linha) do MCB. Insira o fio exposto no terminal e aperte o parafuso firmemente. Certifique-se de que haja uma boa conexão elétrica, pois uma conexão solta pode causar arco e perda de energia.
Etapa 7: Conecte o fio de saída
Em seguida, pegue o fio que vai para o equipamento elétrico e conecte-o ao terminal de saída (carga) do MCB. Novamente, insira o fio exposto no terminal e aperte bem o parafuso.
Etapa 8: Duplo – Verifique as conexões
Depois de conectar os fios, reserve um momento para verificar tudo. Certifique-se de que os fios estejam conectados aos terminais corretos e que os parafusos estejam apertados corretamente. Você também pode usar um multímetro para testar a continuidade do circuito.
Etapa 9: ligue a energia
Se tudo parecer bem, é hora de ligar a energia novamente. Comece ligando a fonte de alimentação principal e depois verifique o MCB. Se disparar imediatamente, pode haver um problema de ligação ou uma falha no sistema eléctrico. Neste caso, desligue a energia novamente e verifique novamente o seu trabalho.
Considerações Especiais
- Sistemas monofásicos vs. trifásicos:Em um sistema monofásico, você normalmente terá um fio energizado e um fio neutro. Em um sistema trifásico, você terá três fios energizados e um fio neutro. O processo de conexão é semelhante, mas você precisará conectar cada fio corretamente. Você pode aprender mais sobre sistemas trifásicos com nossoTransformador abaixador trifásico.

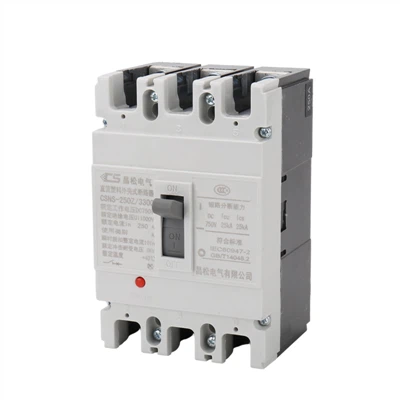

- Aplicações atuais altas:Para aplicações que exigem alta corrente, como máquinas industriais, pode ser necessário usar umDisjuntor modular de 400 amperes. Esses disjuntores têm uma classificação de corrente mais alta e são projetados para lidar com cargas maiores.
- Aplicações solares:Em sistemas de energia solar, você precisará usarProtetores de circuito solar DCpara proteger os circuitos DC contra sobrecorrente e curto-circuitos.
Conclusão
Conectar corretamente um AC MCB é essencial para a segurança e o bom funcionamento do seu sistema elétrico. Seguindo estas etapas e tomando as precauções necessárias, você pode garantir uma instalação bem-sucedida. Se você tiver alguma dúvida ou precisar de mais assistência, não hesite em entrar em contato. Estamos aqui para ajudá-lo com todas as suas necessidades de AC MCB. Quer você seja um entusiasta do faça você mesmo ou um eletricista profissional, temos os produtos certos para você. Venha conversar conosco sobre suas necessidades específicas e vamos encontrar juntos as melhores soluções para seus projetos elétricos.
Referências
- Manuais de instalação elétrica
- Códigos Elétricos Nacionais
